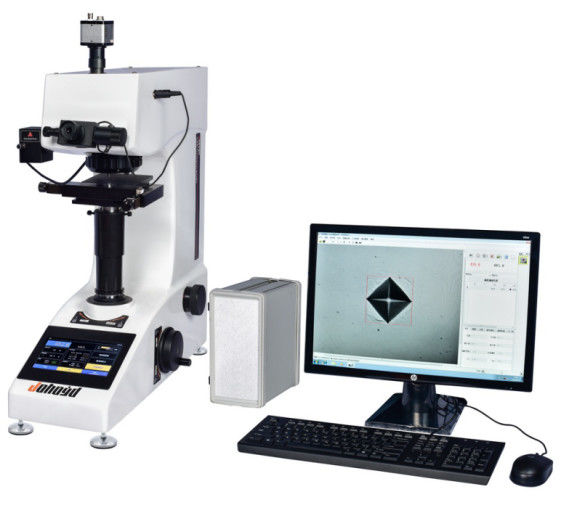

اختبار صلابة فيكرز شبه التلقائي BHVST-30ZXY
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| مقياس صلابة فيكرز: | HV1 ، HV3 ، HV5 ، HV10 ، HV20 ، HV30 | اختبار اختيار القوة: | مقبض اختيار القوة الخارجية ، يتم عرض قوة الاختبار تلقائيًا على شاشة لمس LCD مقاس 7 بوصات |
|---|---|---|---|
| عدسة القناة البصرية: | قناة بصرية مزدوجة (العدسة وقناة كاميرا CCD) | نظام بصري (قنوات بصرية مزدوجة ، لا حاجة للتبديل): | , Automatic digital encoder; ، جهاز تشفير رقمي تلقائي ؛ 2. Total magnification (μm) |
اختبار صلابة فيكرز شبه التلقائي BHVST-30ZXY
عزيزي العميل ، أشكرك على اختيار نظام قياس الصلابة الآلي.بالاعتماد على موظفي البحث والتطوير المحترفين ، قم بتطوير وتقديم حلول نظام قياس الصلابة اليدوية المتطورة ، XY شبه الأوتوماتيكية ، Z- الأوتوماتيكية ، XYZ الأوتوماتيكية.من أجل تحسين المنتج وتقديم خدمة أفضل لك ، نطلب منك التفضل بتزويدنا بأي اقتراحات حول المنتج.
يستخدم جهاز اختبار الصلابة شبه الأوتوماتيكي Vickers بشكل أساسي لقياس العينات الدقيقة والرقيقة والأجهزة الهشة.يمكن استخدامه على نطاق واسع في العديد من المعادن (المعادن الحديدية ، المعادن غير الحديدية ، المسبوكات ، مواد السبائك ، إلخ) عن طريق اختيار الملحقات المختلفة أو ترقية الهياكل المختلفة.) ، الهيكل المعدني ، طبقة معالجة السطح المعدني ، طبقة الطلاء الكهربائي ، الطبقة الصلبة (الأكسدة ، طبقات التسلل المختلفة ، طبقة الطلاء) ، عينات المعالجة الحرارية ، العينات المتفحمة ، العينات المروية ، الأجزاء الصغيرة من شوائب الطور ، الزجاج ، العقيق ، اختبار هش و المواد الصلبة غير المعدنية مثل الأحجار الكريمة الاصطناعية والسيراميك.إنها مناسبة بشكل خاص لقياس الكتلة لمنحنى توزيع تدرج الصلابة لقطعة العمل واختبار الصلابة للجزء المحدد.
يمكن التحكم في مرحلة الترجمة التلقائية التي يتم التحكم فيها بواسطة محرك متدرج مدمج عن طريق النقر بالماوس.لديها مجموعة متنوعة من أوضاع التحكم ، دقة تحديد المواقع العالية ، التكرار الجيد ، سرعة الحركة السريعة ، وكفاءة العمل العالية ؛
المعلمات التقنية اختبار صلابة:
| اسم المعلمة | بيانات المعلمة |
| مقياس الصلابة | (HV1، HV3، HV5، HV10، HV20، HV30) |
| عرض | 7 بوصة تعمل باللمس LCD |
| نطاق قوة الاختبار (كجم) | (1،3،5،10،20،30) |
| مراقبة حمولة | تلقائي (تحميل / تعليق / تفريغ) |
| زمن (فترات) احتفاظ قوة الاختبار | 5 60 |
| اختبار اختيار القوة | مقبض اختيار القوة الخارجية ، يتم عرض قوة الاختبار تلقائيًا على شاشة لمس LCD مقاس 7 بوصات |
| تكبير العدسة الموضوعي | 10 × ، 20 × |
| قناة بصرية | قناة بصرية مزدوجة (العدسة وقناة كاميرا CCD) |
| نظام بصري (قنوات بصرية مزدوجة ، لا حاجة للتبديل) |
، جهاز تشفير رقمي تلقائي ؛ 2. التكبير الكلي (ميكرومتر): 100 × (مراقبة) ، 200 × (قياس) ؛ 3. نطاق القياس (ميكرومتر): 400 ؛4. الدقة (ميكرومتر): 0.125.0625 |
| نطاق قياس الصلابة | (5-3000) الجهد العالي |
| إخراج البيانات (اختياري) | طابعة مدمجة ، يمكن أيضًا إخراج بيانات الاختبار إلى قرص U عبر USB للتخزين والتحليل |
| أقصى ارتفاع للعينة (مم) | 165 |
| أقصى عرض لقطعة الاختبار (مم) | 130 (المسافة من خط مركز إندينتر إلى جدار الآلة) |
| جهد إمداد الطاقة | AC220V / 50 هرتز |
معلمات البرنامج:
1 المقدمة
يدمج جهاز اختبار الصلابة Vickers شبه الأوتوماتيكي أحدث التقنيات الاحترافية مثل التصوير البصري ، والإزاحة الميكانيكية ، والتحكم الإلكتروني ، والتصوير الرقمي ، وتحليل الصور ، ومعالجة الكمبيوتر.يتم التحكم في جهاز اختبار الصلابة Vickers والمرحلة التلقائية من خلال الكمبيوتر المضيف ، وتصوير المسافة البادئة للصلابة رقميًا على شاشة الكمبيوتر ، ثم قياس الصلابة الدقيقة للمعادن وبعض المواد غير المعدنية ، والطلاءات والطلاءات المختلفة ، عمق الطبقة المتصلدة وسماكة الطلاء وسماكة الطلاء عن طريق القراءة التلقائية والقراءة اليدوية.تباعد النقاط ، إلخ. ويمكنه أيضًا تصوير تضاريس السطح المعدني وإجراء طباعة بتكبير ثابت.يخترق هذا النظام طريقة اختبار الصلابة التقليدية ويحقق اختبار صلابة أوتوماتيكي بالكامل وعالي الدقة وقابل للتكرار.إنها معدات مهمة لتحليل المواد.
2-التركيب:
يتحكم مضيف الكمبيوتر في عمل جهاز اختبار الصلابة ويتلقى المعلومات المقابلة لجهاز اختبار الصلابة من خلال المنفذ التسلسلي RS232 ؛يتحكم مضيف الكمبيوتر في صندوق التحكم في المنصة من خلال المنفذ التسلسلي RS232 ، ويتحكم في حركة المرحلة التلقائية ويتلقى المعلومات المقابلة من خلال صندوق التحكم في المنصة ؛صلابة فيكرز يتم تصوير الإشارة الضوئية للمسافة البادئة التي يضغط عليها العداد على شاشة الكمبيوتر من خلال كاميرا رقمية ، ثم يتم قياس قيمة صلابة فيكرز من خلال القراءة التلقائية واليدوية.
3. الوظائف الرئيسية
| المواد | تقديم | |
| التحكم في الضغط | عندما يتم تحويل قوة اختبار اختبار الصلابة ، يستشعر النظام تغيير قوة الاختبار ويعرضها في النظام في الوقت الفعلي. | |
| برج التحكم | يتحكم البرنامج في اختبار الصلابة للتبديل بين العدسة الموضوعية والمسافة دون التحكم اليدوي في اختبار الصلابة. | |
| مراقبة حمولة | يتحكم البرنامج في اختبار الصلابة للتحميل ، دون التحكم اليدوي في اختبار الصلابة. | |
| مراقبة القياس | يتحكم البرنامج في برج اختبار الصلابة ، ويحمل ويقرأ مباشرة قيمة صلابة فيكرز | |
| التحكم في سطوع مصدر الضوء | اضبط سطوع مصدر الضوء | |
| الحصول على الصور | عرض في الوقت الحقيقي لصور الصلابة ، يمكن تخزين الصور وطباعتها وطباعتها في أوقات محددة. | |
| القياس اليدوي / الأوتوماتيكي | يدوي: قياس سحب قطري ، قياس خط بطاقة نقطتين ، قياس بأربع نقاط ، تلقائي: العثور تلقائيًا على الرؤوس الأربعة للمسافة البادئة ، سرعة عالية ، بيانات دقيقة.قم باستمرار بالضرب والقياس والضرب والقياس فورًا والقمع بواسطة الإحداثيات المعينة. | |
| صلابة التحويل | وفقًا للمعايير الصينية ، التحويل التلقائي لقيم صلابة Brinell-Rockwell-Vickers-Knoop ، العرض في الوقت الفعلي ، والتحويل إلى معايير دولية مختلفة | |
| تقرير مصور |
تسجيل بيانات القياس تلقائيًا ، وإنشاء منحنى عمق الصلابة تلقائيًا ، وحفظ أو طباعة منحنى عمق الصلابة وجميع قيم قياس المسافة البادئة ؛حفظ أو طباعة صورة المسافة البادئة وقيمة صلابة المسافة البادئة الحالية ؛ يمكن تخصيص تقرير الفحص وفقًا لمتطلبات المستخدم ؛من خلال برنامج معالجة البيانات ، يمكن عرض قيمة عمق الطبقة المتصلبة التي تشكلت بعد القياس المستمر للعينة في شكل جدول ؛بيانات القياس المختلفة ، D1 ، D2 ، جدول قيمة الصلابة ، عمق الطبقة المتصلب ، القيمة القصوى ، متوسط القيمة ، الحد الأدنى للقيمة ، عرض وإخراج كل صورة مسافة بادئة.يمكن تحرير البيانات مثل قيمة الصلابة وجدول الصلابة وخريطة عمق الطبقة المقواة وإدراج الصورة بمرونة وطباعتها في WORD أو EXCEL لطباعة تقرير اختبار يحتوي على إحصائيات رياضية ومنحنى عمق الطبقة المتصلب وحفظه بتنسيق WORD أو EXCEL ، و يمكن أيضًا طباعة العينات المرصودة. يتم حفظ خريطة الطبوغرافيا وتعكس بشكل مباشر البنية المجهرية للمسافة البادئة والخلفية ، |
|
| قياس Knoop | قابل للاستبدال Knoop indenter لقياس صلابة Knoop تلقائيًا | |
| جدول حمل البضائع تلقائيًا |
يمكن تحديد النقطة تلقائيًا عن طريق النقر فوق أي نقطة في الواجهة مع الماوس ، ويمكن ضبط موضع البداية للخط المستقيم ويمكن تعيين موضع الحركة العشوائية.يمكن التحكم في مرحلة المرحلة XY الأوتوماتيكية بواسطة الماوس للتحرك بشكل تعسفي في 8 اتجاهات ، ويمكن تعديل السرعة.يمكن إعادة ضبطه تلقائيًا ، ويمكن مسح الإحداثيات حسب الرغبة ؛ يمكن برمجة النظام البرمجي للتحكم في حركة المرحلة التلقائية ، ويوفر النظام 14 وضعًا: 1) على طول الخط ؛2) بزاوية على طول الخط ؛3) انقر فوق الحرة ؛ 4) على طول الخط الأفقي ؛5) على طول الخط العمودي.6) خطوط متعددة على طول المنحنى ؛ 7) مصفوفة على طول المنحنى ؛8) قوس.9) مركز الأسنان. 10) أسنان متوازية.11) تلقائيًا على طول الحافة بزاوية ؛12) تلقائيًا على طول مصفوفة الحافة ؛ 13) مركز الدائرة.14) بالتوازي مع قمم الأسنان المتعددة على طول المنحنى. |
|
| محرك | محرك متدرج | |
| أقصى مسافة متحركة | 50 ملم | |
| أدنى مسافة متحركة | 1 ملم | |
| سرعة التحرك | قابل للتعديل | |
| التكرار النزوح | 1um | |
| حجم جدول العينة | 100 مم × 100 مم | |
| الحصول على الصور / التعرف عليها | اعتماد كاميرا 1.3 مليون بكسل عالية الجودة وعالية الدقة ، واكتساب عالي السرعة: 1280X1024 الدقة: 25 إطارًا / ثانية ، الحصول على صورة أصلية كبيرة الحجم ؛نتائج القياس والصورة المعتمدة لتنسيق التخزين وتنسيق تخزين الصور BMP و JPG وتنسيقات الملفات الشائعة الأخرى). | |
| قياس الوقت التلقائي | مسافة بادئة حوالي 0.3S / 1 | |
| تكرار القياس | ± 1.0٪ (700HV / 500gf ، عندما تكون المسافة البادئة واضحة) | |
| أصغر وحدة قياس | 0.01 مم | |
التكوين القياسي:
| اختبار صلابة فيكرز |
اختيار قوة الاختبار ؛ (1،3،5،10،20،30) يمكن تحويل قوة الاختبار إلى: (Kgf ، N) ؛ لا يحتوي النظام البصري المصمم من قبل كبار مهندسي البصريات على صور واضحة فحسب ، بل يمكن استخدامه أيضًا كمجهر بسيط ، مع سطوع قابل للتعديل ، ورؤية مريحة ، وتشغيل طويل الأمد ليس من السهل إجهاده ؛ يمكن لشاشة LCD التي تعمل باللمس مقاس 7 بوصات أن تعرض مباشرة قيمة الصلابة وصلابة التحويل وطريقة الاختبار وقوة الاختبار ووقت الانتظار وعدد القياسات وعملية الاختبار بديهية وواضحة ؛ يأتي النظام بوظيفة معايرة ، والتي يمكنها ضبط أداة معايرة خطأ الإدخال يدويًا ؛ يمكن ضبط نطاق قياس الحد الأعلى والأدنى وعرضه على واجهة القياس الرئيسية ؛ طريقة التحميل: أوتوماتيكي بالكامل ؛ تحويل العدسة و indenter: تلقائي بالكامل ؛ دقة التطابق لمركز العدسة الشيئية والمسافة البادئة أقل من 1 ميكرومتر ؛ يتم تشكيل غلاف الألمنيوم المصبوب في وقت واحد ، والهيكل مستقر ولا يتشوه ، وطلاء السيارة الأبيض النقي عالي الدرجة ، ومقاومة الخدش قوية ؛ يتم تحويل النتيجة إلى Rockwell و Vickers و Brinell في وقت واحد ؛ |
|||||
| التكوين القياسي: | مايكرو فيكرز إندينتر | 1 | 10x عدسات موضوعية | 1 | عدسة موضوعية 20X | 1 |
| وزن | 1 مجموعة | كتلة صلابة فيكرز | 2 | عدسة 10 × ميكرومتر | 1 | |
| تحكم المنصة الكهربائية | 1 | طاولة كهربائية متقاطعة | 1 | مستوى الروح | 1 | |
| برغي تعديل المستوى | 4 | مفك براغي | 2 | سلك طاقة خارجي | 1 | |
| غطاء الغبار | 1 | دليل التثبيت والتشغيل | 1 | محول بصري | 1 | |
| USB دونجل | 1 | الة تصوير | 1 | قرص مضغوط للبرامج | 1 | |
| كابل مخصص للتحكم | 1 | خط اتصال RS232 | 1 | |||
| تكوين البرنامج: | ||||||
| التحكم في حركة العينة XY | توفير مرحلة عينة متحركة كهربائية XY: يمكن التحكم فيها بواسطة برنامج أو تعديلها يدويًا ؛يمكن أن تتحرك XY في نفس الوقت ؛يمكن ضبط XY بدقة باستخدام مفاتيح توجيه لوحة المفاتيح لتكون دقيقة ؛ | |||||
| XY الاستشعار عن بعد | التحكم في مرحلة العينة المتحركة الكهربائية XY | |||||
| وضع التحميل وإعدادات المسار | توفير مجموعة متنوعة من أوضاع التحميل ، بما في ذلك على طول الخط ، وعلى طول زاوية الحافة ، وعلى طول زاوية حافة المنحنى ، وما إلى ذلك ؛يمكن تعيين إحداثيات نقطة التحميل بشكل تعسفي | |||||
| المسح التلقائي للحافة | مسح ضوئي تلقائيًا بطول حافة العينة والعثور تلقائيًا على نقطة الانعطاف ، مثل جذر طرف السن ، إلخ. | |||||
| التحميل التلقائي والتركيز والقياس | وفقًا لوضع التحميل المحدد ، سيقوم النظام بالتركيز التلقائي والتحميل التلقائي والقياس التلقائي وسحب منحنى التصلب تلقائيًا ؛كاملة بمفتاح واحد | |||||
| صلابة قيمة التحويل والتصحيح والتحقق الفعال | يمكن للنظام تحويل قيمة صلابة Vickers الدقيقة المقاسة في نفس الوقت إلى مقاييس صلابة أخرى مثل HB و HR وما إلى ذلك ؛يمكنه تصحيح القيمة المقاسة للعينة الأسطوانية الكروية ؛يمكنه التحقق بشكل فعال من القيمة المقاسة للعينة | |||||
| إحصائيات | احسب تلقائيًا متوسط القيمة والتباين و Cp و Cpk والقيم الإحصائية الأخرى للصلابة المقاسة | |||||
| مخزن البيانات | يمكن حفظ بيانات القياس والصور في ملف لاسترجاعها لاحقًا | |||||
| تقرير الاختبار | إنشاء تقارير مستندات WORD أو EXCEL تلقائيًا ؛يمكن للمستخدمين تخصيص تنسيق التقرير ؛يتضمن التنسيق القياسي كل قيمة قياس صلابة وقيمة إحصائية وصورة مسافة بادئة ومنحنى تصلب ، إلخ. | |||||
| صلابة كنوب | يمكن ضبطه على قياس صلابة Knoop | |||||
| كسر صلابة | يمكن ضبطه لقياس صلابة كسر المسافة البادئة | |||||
| وظائف أخرى | يحتوي على جميع وظائف نظام معالجة وقياس الصور المجهري ، بما في ذلك التقاط الصور والمعايرة ومعالجة الصور والقياس الهندسي وتسمية المستندات وإدارة الألبوم والطباعة ذات التكبير الثابت وما إلى ذلك. | |||||
| الحاسوب | Lenovo كمبيوتر الأعمال | |||||
